نصب و راه اندازی دیزل ژنراتور

اقدام اول در نصب ژنراتور،آماده سازی محیط مناسب است اما قبل از آموزش نصب دیزل ژنراتور،لازم است تا نام تجهیزات و مفاهیم و اصطلاحات مشخص شود.

اجزای اصلی دیزل ژنراتور نصب شده به شرح زیر است:

موتور دیزل ژنراتور: وظیفه موتور تبدیل انرژی سوخت(گاژوئیل،گاز یا بنزین)به انرژی مکانیکی می باشد.اما اغلب سوخت موتورهای دیزلی گازوئیل و در برخی موارد گاز می باشد.راندمان موتورها با یکدیگر متفاوت است و موتورهای الکتریکی یا ECUدار، بخاطر کنترل الکترونیکی پاشش سوخت و ورود هوا و تنظیم میزان سوخت مصرفی بیشترین راندمان را دارند.دور موتور دیزل ژنراتور برای مصارف برق اضطراری معمولا 1500 دور انتخاب میشود و معمولا دارای تنظیم کننده دوراست.

ژنراتور : وظیفه ژنراتور تبدیل انرژی مکانیکی(تولید شده توسط موتور) به انرژی الکتریکی می باشد.ژنراتور ،انرژی گشتاور مکانیکی را به وسیله میدان های مغناطیسی را به ولتاژ تبدیل میکند.ژنراتور به صورت تک فاز یا سه فاز برق لازم را تولید میکند.

تابلو نشان دهنده اطلاعات دیزل ژنراتور:تابلوی کنترل دیزل ژنراتور اطلاعاتی مانند:فشار روغن،درجه حرارت آب،ولتاژها و جریان خروجی و وضعیت باطری دیزل ژنراتور را نشان میدهد.

•تابلو برق اصلی:بر روی تابلوی برق کلید قطع و وصل اصلی،دستگاه های اندازه گیری مانند:ولت متر،آمپرمتر،فرکانس متر و تجهیزات حفاظتی یا برد کنترلر دیزل ژنراتور نصب می شود.تمام ژنراتورها برروی تابلوی اصلی خود در برابر اضافه بار و اطلاعات کوتاه خروجی،کلید دارای فیوز محافظ دارند.

مخزن سوخت:محل ذخیره سوخت دیزل ژنراتور، مخزن سوخت یا باک است و ظرفیت های مختلفی دارد.ممکن است در داخل مخزن سوخت گازوئیل،یک المنت گرم کننده جهت جلوگیری از یخ زدن سوخت در فصل زمستان وجود داشته باشد.معمولا دیزل ژنراتورها دو عدد مخزن سوخت دارندکه یکی با نام مخزن سوخت روزانه یا باک شناخته میشود وابعاد آن کوچک است و دومی منبع اصلی گازوئیل ،درخارج از اتاق ژنراتور در زمین نصب میشود و به وسیله لوله کشی و پمپ گازوئیل به منبع کوچکتر متصل میشود.

توربوشارژر،برای احتراق بهتر،به کمک گردش روغن میچرخد و باعث گرم شدن و فشرده شدن هوای ورودی به موتور دیزل ژنراتور نصب شده میشود.

مراحل نصب و راه اندازی دیزل ژنراتور در PDF به صورت کامل توضیح داده شده است.جهت مشاهده و دانلود به بخش دانلود در قسمت زیر مراجعه نمایید👇

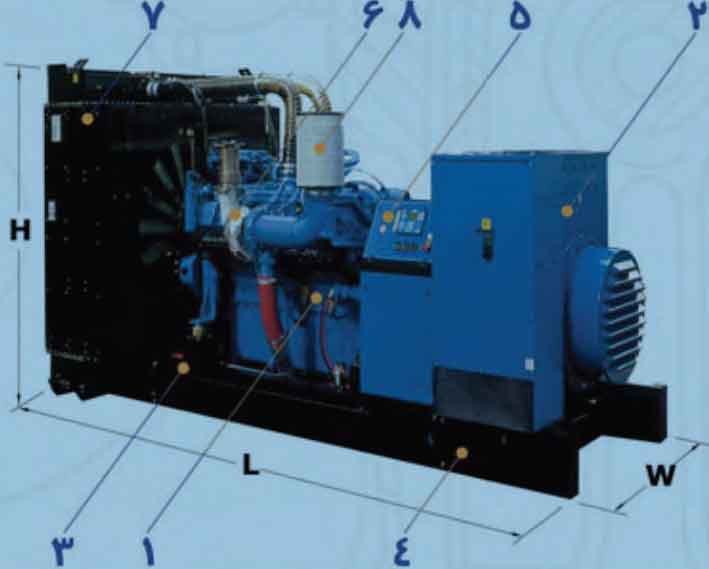

شماره شرح شماره شرح
1 موتوردیزل 5 تابلوی فرمان و اندازه گیری
2 ژنراتور 6 سوپرشارژ
3 منبع سوخت 7 سیستم خنک کننده
4 شاسی 8 فیلتر هوا

ردیف عنوان تاریخ ثبت سایز فایل تعداد بازدید دانلود
1
دستورالعمل نصب و راه اندازی دیزل ژنراتور
1400/05/20 888.00KB 204
